一、布線規范

　　1、 門禁的讀卡器到控制器的連接線建議使用8芯屏蔽雙絞線（其中3芯備用），連接線徑大于0.3毫米,控制器到讀卡器距離不大于100m，建議在80米以內。

　　2、 鎖到控制器的連接線需采用2芯電源線，控制器到鎖距離不可以超過100米，線徑大于1.0 mm。如有需門磁檢測線則需多2芯線。（可根據現場需要定）。如果輸出12V電源有明顯降壓則可以微調電源電壓到13.6V或單獨給電鎖供電（如圖一）。

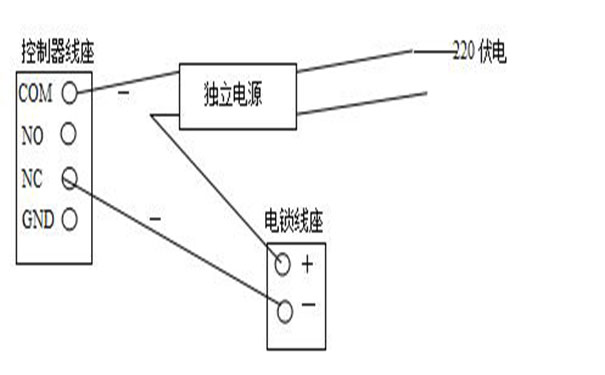

　?。▓D一、單獨供電圖）

　　3、 按鈕連接線和門磁連接線需采用2芯電纜線，線徑大于0.3mm。

　　4、 控制器通訊線（包括485/422、232和韋根等通訊線）必須采用國際通用的8芯屏蔽雙絞線,這樣可有效防止和屏蔽干擾。線徑大于0.3毫米總線長度建議在1000米以內，如果更長請選用其它專用485/232轉換器或者加中繼器，并選用更粗的通訊電纜。

　　控制器GND 485- 485＋分別對應連接485轉換器GND TD(A) TD(B)，通訊線路采用串聯掛接式連接，請勿采用星型連接或者局部星型連接（如圖二）。如果線路過長和連接設備過多，就在Z末位那臺設備上增加終端電阻（有跳線加載）總線Z多可掛接128臺控制器。

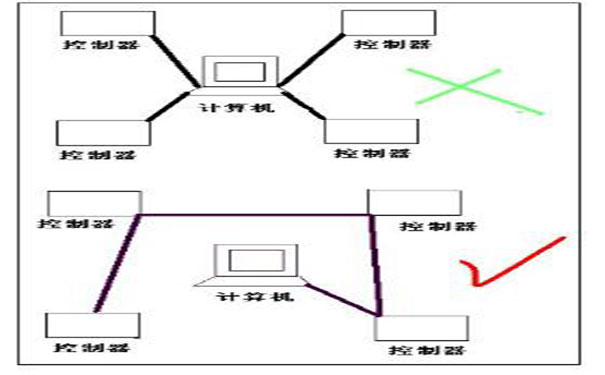

　　（圖二、控制器與 計算機相連）

　　5、其設備用線不得走強電鑿或是強電線管。如因環境所限，要平行走線，則要遠離50CM以上。

　　二、安全事項注意

　　1、雖然控制器已經具備了防靜電和防雷擊設計，但是請確保電源和機箱的良好接地，以保障電路不被靜電、雷電和其他設備漏電所傷害，這樣設備才能穩定使用。

　　2、不要帶電拔插接線端子，或者帶電焊接操作，焊接接線時應該先拔下所對應的接線座。

　　3、請勿讓費專業人員拆卸控制器上的元器件，不然有可能會引起系統信息的丟失或芯片損害。

　　4、接在＋12V端子上，有利于充分發揮讀卡器性能，如果讀卡器是＋24V供電的，請單獨為其配備線性電源，并和控制器進行共地。且勿將＋24V間接引入控制器，否則會引起燒毀。

　　5、本控制器可以直接外掛UPS不間斷電源，保證停電后系統仍然可以繼續工作。系統配備掉電保護裝置，即使停電系統設置信息和記錄也不會丟失。

　　6、盡量避免將控制器電源和其他大電流工作設備接在同一電源上。繼電器的工作電流為Z大7A，如果控制更大電流設備請安裝更大功率的繼電器,Z好從總控電源箱制有單獨控制的開關。

　　7、請?jiān)诎惭b遙控器或者其他附加增值設備時，注意不要將其他電信號引入控制器，建議您在一切非常規安裝和改進前與我們的工程師取得聯系。

　　三、安裝事項

　　1、 讀卡器、按鈕安裝

　　讀卡器、按鈕安裝高度為正常水電安裝標準（1.45米），所有外部設備引入制器的線頭不能拔得太長，以免外露造成短路現象。

　　2、 電插鎖安裝

　　玻璃門有包邊框的門電插鎖安裝在門框的Z中心，針對沒有邊框的玻璃門以中心線向內面偏25mm也就是鎖的中心線。然后再在玻璃門上安裝一個匹配玻璃門附件。

　?。?、控制器安裝

　　控制器安裝時做到便于維護且安全。
