一、布線規范。

　　1.從門禁讀卡器到控制器的連接線建議使用8芯屏蔽雙絞線其中3芯備用），連接線直徑大于0.3mm，控制器與讀卡器的距離不大于100m，建議在80m以內。

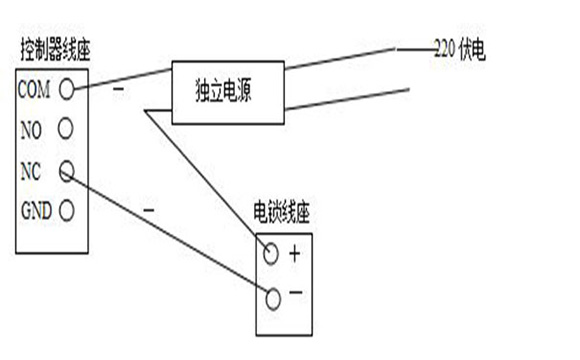

　　2.鎖定控制器的連接線應采用2芯電源線，從控制器到鎖的距離不應超過100米，直徑應大于1.0mm。如果需要門磁檢 測線，則需要多2芯線，可根據現場需要確定。如果輸出12V電源有明 顯的降壓，可以將電源電壓調整到13.6V或單獨給電鎖供電（如圖1所示）。

(圖1)單獨供電圖)

　　3.按鈕連接線和門磁連接線應采用2芯電纜，線徑大于0.3mm。

　　4.控制器通信線，包括485/422.232、韋根等通信線。必須采用國 際通用的8芯屏蔽雙絞線，有效防止和屏蔽干擾。線徑大于0.3mm的總線長度建議在1000米以內。如果更長，請選擇其他特殊的485/232轉換器或中繼器，并選擇更厚的通信電纜。

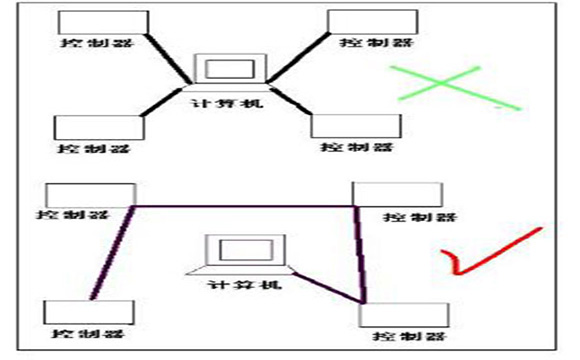

　　控制器GND485-485+分別對應于連接485轉換器GNDTD(A)TD(B)，通信線路采用串聯掛連接，不采用星連接或局部星連接(如圖2所示)。如果線路太長，連接設備太多，在Z末端的設備上增加終端電阻帶跳線加載，總線可以連接128個控制器。

(圖2)控制器與計算機相連

　　5.其設備用線不得采用強電鑿或強電線管。由于環境限制，平行走線，應遠離50cm以上。

　　二、注意安 全事項。

　　1.雖然控制器有防靜電和防雷設計，但請確保電源和底盤接地良好，確保電路不受靜電、雷電等設備泄漏損壞，使設備穩定使用。

　　2.不要帶電拔插端子，也不要帶電焊接作業，焊接接線時應先拔下相應的接線座。

　　3.必須是要讓安裝師傅拆卸控制器上的元件，否則可能會造成系統信息丟失或芯片損壞。

　　4.連接到+12V端子上，有利于充 分發揮讀卡器的性能。如果讀卡器由+24V供電，請單獨配備線性電源，并與控制器共用。不要將+24V間接引入控制器，否則會造成燒毀。

　　5.該控制器可直接插入U(xiǎn)PS不間斷電源，以確保系統在停電后繼續工作。該系統配備了斷電保護裝置，即使設置信息和記錄也不會丟失。

　　6.盡量避免將控制器電源與其他大電流工作設備連接到同一電源上。繼電器的工作電流為Z大7A。如果控制更大的電流設備，請安裝更大功率的繼電器，Z可以從總控制電源箱中單獨控制開關。

　　7.安裝遙控器或其他附加增值設備時，注意不要將其他電信號引入控制器。建議您在所有非 常規安裝和改進前聯系我們的工程師。

　　三、安裝事項。

　　1.讀卡器。按鈕安裝。

　　讀卡器。按鈕安裝高度為正常水電安裝標準（1.45米），所有引入制器的外部設備線頭不宜拉得太長，以免暴露造成短路。

　　2.安裝電插鎖。

　　玻璃門的門電插鎖安裝在門框的Z心，無框玻璃門的Z心線為25mm，即鎖的Z心線。然后在玻璃門上安裝一個匹配的玻璃門附件。

　　3.安裝控制器。

　　控制器安裝方便維護安 全。
