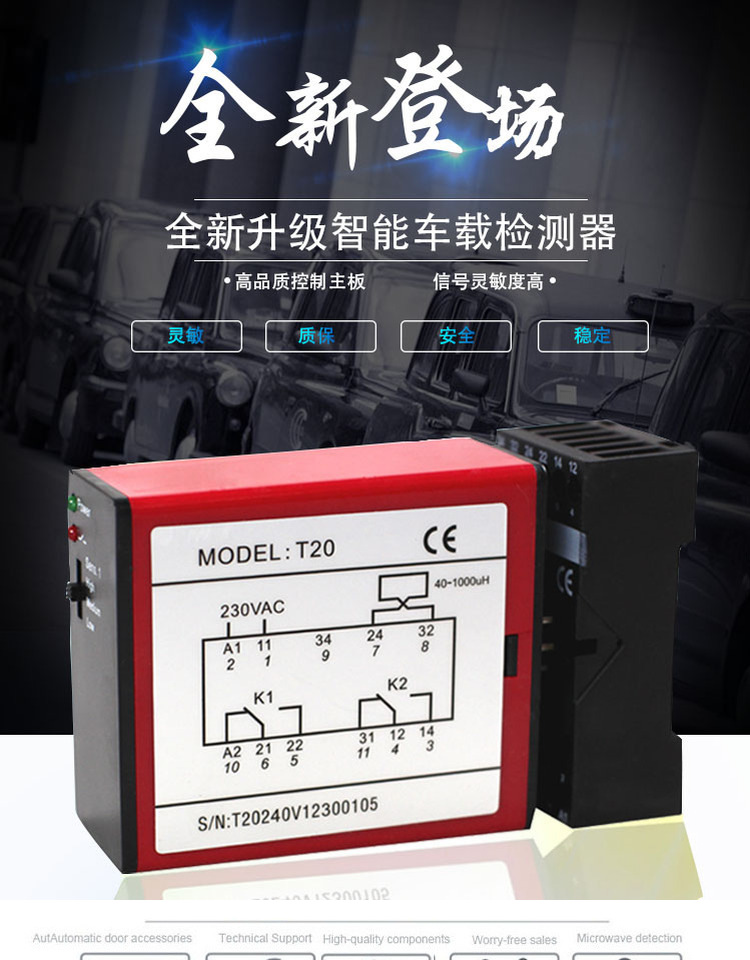

快速門地磁環控制系統安裝說明在地磁環控制快速門中，門的單邊入口地磁傳感器可同時監測兩個電感環，其原理是通過經過的車輛壓到地磁線，當?shù)卮啪€被改變環型傳感器值，同時發出信號給地磁信號接收器，來達到控制。

　　安裝磁環：在決定了電環形狀后，必須在地面上挖溝槽(5-8毫米寬，30-50毫米深)以安裝電環。在電環四個轉角處理(45度)斜角槽溝，方便地磁線轉彎，電環繞斜角減少不必要的摩擦。磁環與電控箱連接線一定要每米20個打旋。安裝電環線圈的數目絕大部分取決于門的寬度和距離，電環的圓周越小，線圈纏繞的數目就越大。周圓3米至6米，6圈;圓周6米至10米，5圈;圓周10米至25米，4圈;25米以上3圈。

　　1、快速門地磁環線控制提示說明：

　　接收器檢查故障：探測環在不受控制下自行開關或紅色發光二極管發光。

　　可能原因：接地線故障;第二探測環干擾;當物體在表面移動時，探測環移動。

　　解決辦法：檢查地磁探測環，如有必要，因固定探測環下的地面，然后重新校準。如果輸出繼電器開關時產生電感，這將會導致故障，這時必須使用干擾抑制器(例如22歐姆/0.1uf)保護作用。

　　2、持續閃動：

　　可能原因：開關設定不確定或雙列直插。

　　解決方案：切斷電源，移開殼子，更正雙列直插或開關設置。

　　3、閃動四次：

　　可能原因：探測環太小或太小少繞組(探測環電磁量：測量理想數據為80至300u H)

　　解決方案：更換探測環(增加繞組數目)，重新校準(同閃動兩次處理方案相同)。

　　4、閃動六次：

　　可能原因：接地線故障或短路、探測環被干擾(探測環電磁量：測量理想數據為80至300u H;檢查絕緣電阻，所需數據為>20兆歐姆)。

　　解決方案：與閃動兩次相同。
