系統電源的設計：

本設計共有兩個電源模塊。一個直流24V和一個為電磁鎖等提供的直流±12V模塊。

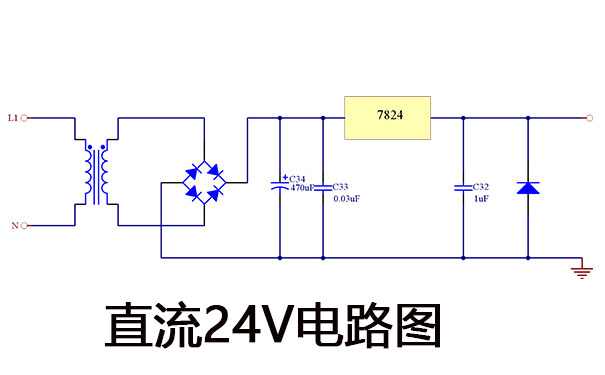

第一個電源模塊。將交流電220V通過變壓器將電壓轉換為所需的電壓等級，再經過整流橋整流，通過穩壓器7824和電容、穩壓管等等器件實現整流穩壓濾波的作用，Z終輸出所需要的24V直流電。

本系統的第二個電源模塊。為了給電磁鎖和其他傳感器供應+12V和-12V直流電源，在電源設計中加入了以上電路。

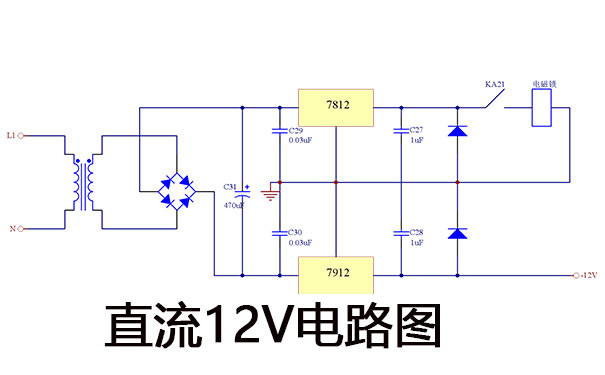

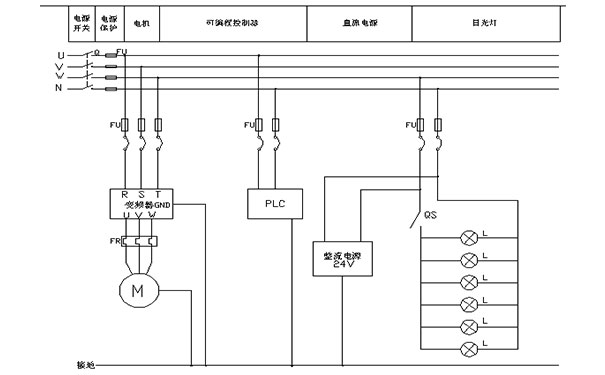

原理同圖，交流220V電源經變壓器降壓，然后經過整流橋整流，通過穩壓器7812和7912以及電容電路穩壓、濾波，Z后輸出所需要的+12V和-12V直流電源。綜上可得三翼自動旋轉門控制系統原理圖:

旋轉門控制系統的設計是以三翼旋轉門為模型，以PLC為主控制器，外加傳感器和變頻器等組成的自動旋轉門控制系統。

通過各種類型的傳感器將控制信號（如：調速按鈕、防夾、放撞、防碰、急停等）檢測并經處理傳遞到PLC中，根據設計要求的安全控制措施以及條件的優先級來判斷并發出相應的控制信號，Z后由傳動裝置完成動作。

本設計預計實現的主要功能有：

1. 防夾功能。當門扇運轉靠近曲壁立柱時，則旋轉門馬上停轉，以防止撞傷行人或撞壞物體。行人或物體離開右側立柱時門自動恢復運轉。

2. 急停功能。當出現緊急意外事故時，按下急停按鈕，門立即停轉，解除急停信號，門又自動恢復運轉。

3. 暫停功能（STOP鈕）。與急停功能相當，不同的是按STOP鈕后，必須用殘疾、正常或高速三個按鈕中的一個進行恢復。

4. 殘疾優先功能。當按下殘疾按鈕后，30s內門始終以2 r／min的速度低速運轉，此時按正常或高速鈕無效，以確保殘疾人安全通過。30s后來人，門自動以正常速度運轉。

電動機過載保護功能。當電動機過載時，門停轉并且指示燈閃爍報警。過載消除后門自動恢復運轉。

變頻器報警輸出和延時自動復位功能。當變頻器過壓或過流時，關閉輸出，門停轉并報警（指示燈閃爍），延時3s自動復位。
