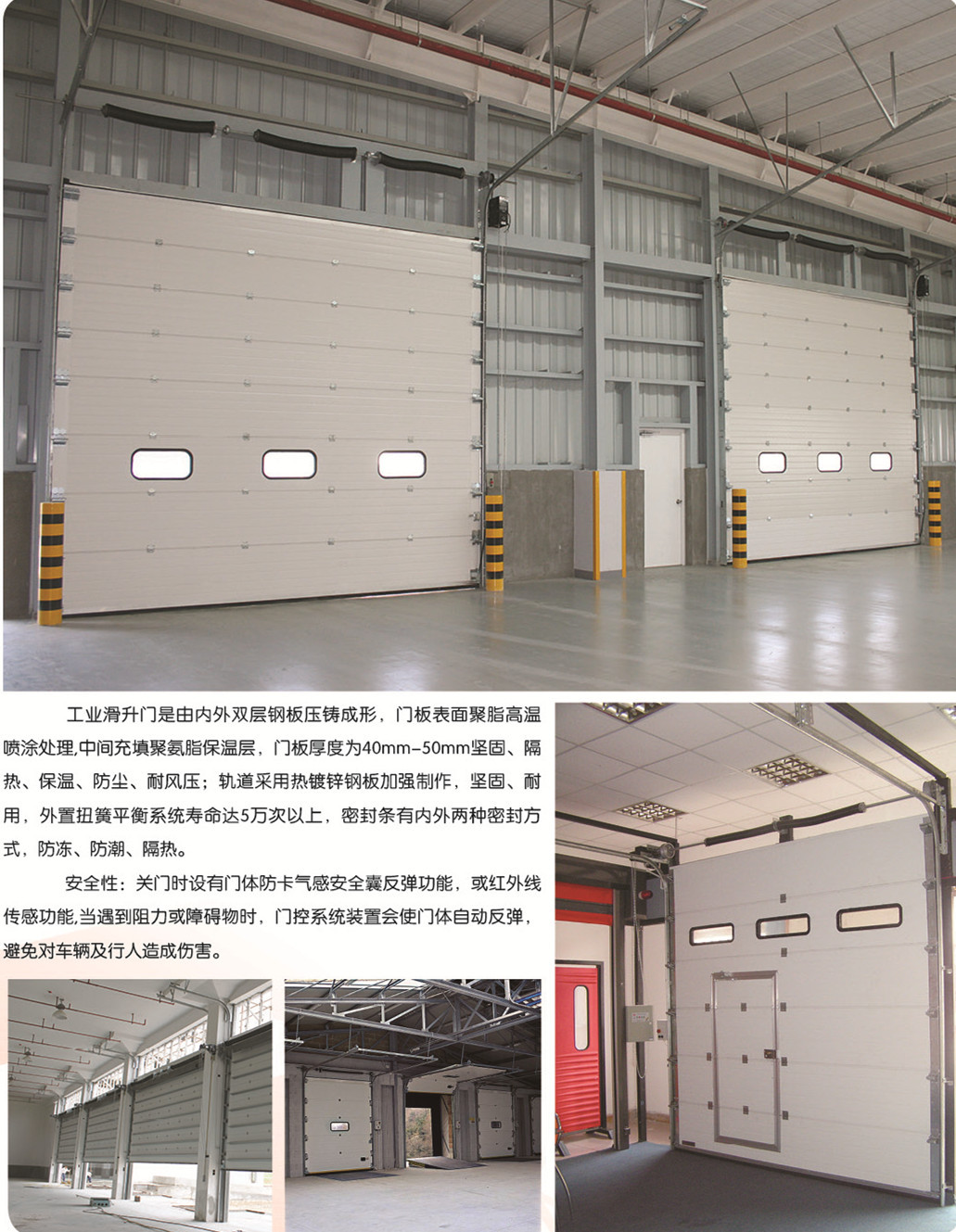

1. 概述 1.1滑升門是借助于彈簧平衡裝置，；利用小功率驅動系統，將由多塊門板連接而成的門扇沿導軌提升開啟的門。 1.2滑升門按門板材料分為四種類型： | |||
序號 | 類型名稱 | 代號 | 應用特點 |
1 | 鋼板型滑升門 | SM1 | 耐久性和經濟性好 |
2 | 鋁板型滑升門 | SM2 | 操作輕巧 |
3 | 透明型滑升門 | SM3 | 面板透明、明快亮麗 |
4 | 保溫型滑升門 | SM4 | 保溫節能 |
1.3滑升門門板材質及厚度： | |||
序號 | 類型名稱 | 門扇材質 | 透明窗材質 |
1 | 鋼板型滑升門 | 彩涂鋼板（0.5） | 丙烯酸樹脂板（3） |
2 | 鋁板型滑升門 | 彩涂鋁板（0.6） | 丙烯酸樹脂板（3） |
3 | 透明型滑升門 | 鋁合金復合板（3） | 聚碳酸酯板（5） |
4 | 保溫型滑升門 | 彩涂鋼板（0.5 ） 硬質聚氨酯發泡塑料 | 雙層玻璃（4-6-4） |

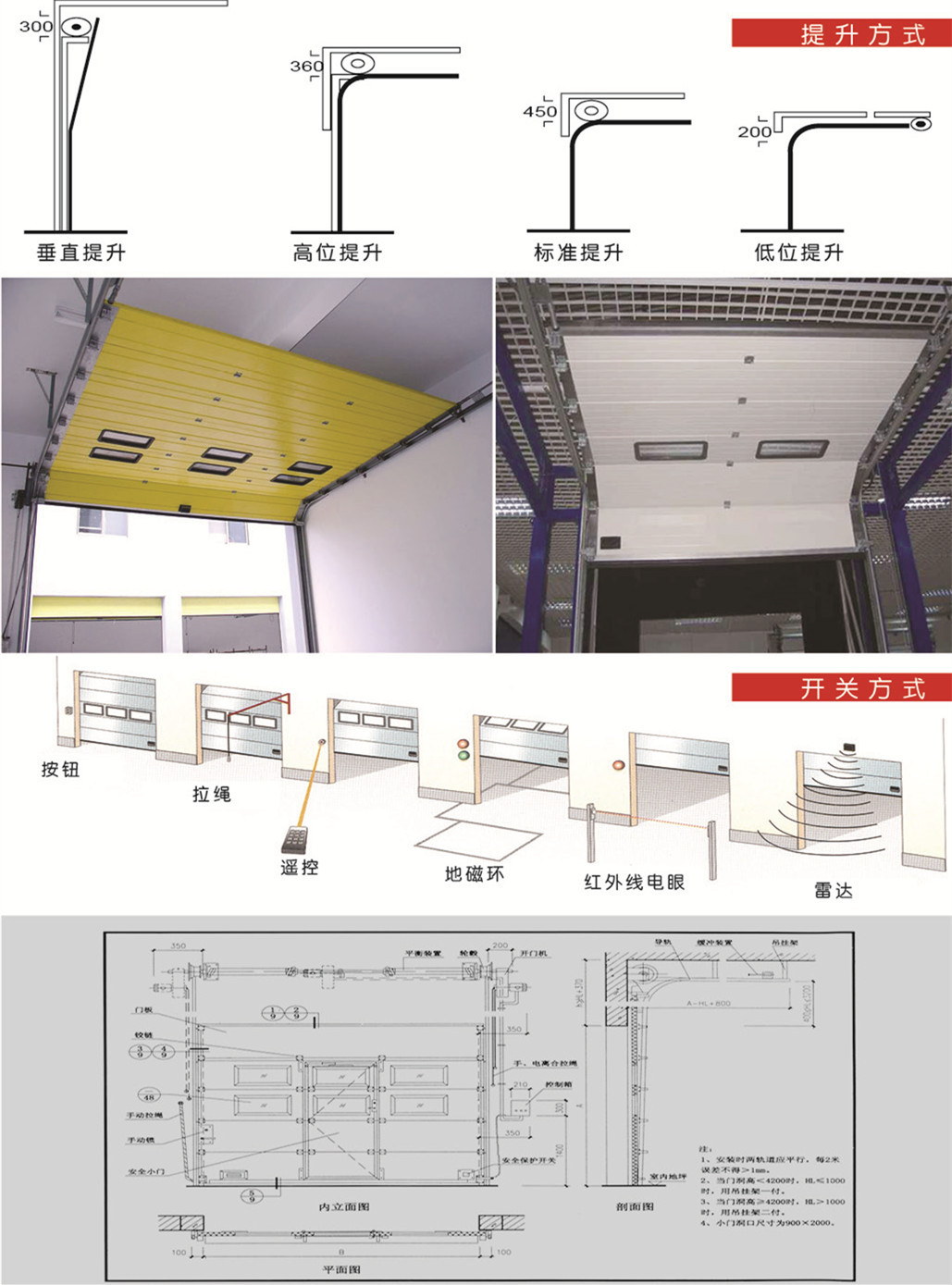

1.4各種類型的滑升門按安裝方式分為四種形式： 1.4.1標準型（A）：是滑升門基本的收進方式。 1.4.2高揚程型（B）：利用天花空間，縮小水平軌道進深的收進方式，適用于門洞口上部空間較大、室內 進深方向有障礙物時。 1.4.3垂直型（C）：當門洞口上的形容空間高度比門洞口高度還大時，門可以垂直收進，幾乎不占用進深 方向的空間。 1.4.4低揚程型（D）：上部空間比標準型還小，卷軸設計在兩條水平軌道的Z后方。適用凈空小的車庫。 1.5滑升門的配套裝置有滑動裝置、驅動裝置、防墜裝置、平衡系統和防撞裝置等。 1.6滑升門不適用于有嚴重腐蝕性的環境。 | |||
2. 滑升門規格 | |||||
門類型 | Z大洞口尺寸 | 安裝方式 | |||
標準型A | 標準型B | 標準型C | 標準型D | ||
鋼板型滑升門SM1 | 寬 | 2100-6900 | 2400-6900 | 2100-6900 | 2100-6900 |
高 | 2400-6600 | 2400-6000 | 2400-5400 | 2400-5100 | |
鋁板型滑升門SM2 | 寬 | 2100-11000 | 2100-11000 | 2100-11000 | 2100-11000 |
高 | 2400-6600 | 2400-6000 | 2400-6000 | 2400-5100 | |
透明型滑升門SM3 | 寬 | 2100-6900 | 2100-6900 | 2100-6900 | 2100-6900 |
高 | 2400-5100 | 2400-3900 | 2400-3900 | 2400-5100 | |
保溫型滑升門SM4 | 寬 | 2100-6900 | 2100-6900 | 2400-6900 | - |
高 | 2400-6600 | 2400-5400 | 2400-4500 | - | |
3. 滑升門主要構件的材質、依據標準 | ||
構件名稱 | 材料名稱 | 依據標準代號 |
門板 筋板 | 連續熱鍍鋅鋼板和鋼帶 | GB2518 |
鋁合金建筑型材 | GB/T5237 | |
座板 | 彩色涂層鋼板和鋼帶 | GB/T12754 |
導軌 支架 | 連續熱鍍鋅鋼板和鋼帶 | GB2518 |
GB/T912 | ||
傳動軸 | 結構用無縫鋼管 | GB8162 |
優質碳素結構鋼 | GB/T699 | |
扭簧 拉簧 | 彈簧鋼 | GB/T1239 |
GB/T2088 | ||
絞盤 連軸器 | 灰鑄鐵件 | GB9439 |
鋁合金 | GB/1196 | |
保溫、填充材料 | 聚氨酯泡沫 | QB/T3806 |
鋼絲繩 | 鋼絲繩標記代號 | GB/T5972 |
密封條 | 塑料門窗用密封條 | GB12002 |
4. 滑升門的指標： 4.1使用壽命：門的正常使用壽命不低于2萬次。 4.2抗風壓性能：門的抗風壓值不低于750Pa，特殊性能可以根據要求采取加強措施。 4.3保溫性能：單板門板不要求保溫性能，復合門板的保溫性能不應低于《建筑外窗保溫性能分級及其檢測方法》 GB/T8484-2002中規定的6級。 4.4啟閉控制：滑升門啟閉控制裝置應靈敏、輕便，啟閉速度為10-15m/min，噪聲應小于65dB；停電時用手動方 式啟閉，操作力量100N以下；無驅動裝置時，安裝手動鎖。 4.5電壓380、220V，頻率50Hz，功率0.35KW。 4.6電控裝置性能：選用遙控裝置的有效距離應大于30m、小于50m，在環境溫度-10℃-40℃和相對溫度85％的條件下 應能正常運行。 4.7安全性能：滑升門必須設有安全保險裝置，防止出現故障時門扇下沖或正常運行時傷及人員或物件。 4.7.1鋼絲繩防斷裝置：當鋼絲繩斷裂時保險裝置應能阻止門扇下滑。 4.7.2斷電鎖緊器：門扇開啟狀態下當斷電時應能阻止門扇下滑。 5. 選用說明 5.1設計人可利用本圖集選擇門板類型（見概述1.2）、安裝方式（見概述1.4.5）、洞口尺寸（見第19--25頁）。 5.2滑升門操作方式分為手動式平衡方式；中部電動方式；側向電動方式。由采購單位按照生產單位提供的樣本選擇。 | ||
