高速門光幕的安裝

高速門因為其能高速的開關門簾，而在很多倉庫和物流通道都有安裝，雖然高速門的快速開關給工作效率提升了不少便攜之處，但是安全問題也是必須重視。常規普通的安全光電就無法滿足高速門對于這個安全的要求，這個時候選擇安全光幕是Z好的選擇。

高速門用的紅外安全光幕是由發射器、接收器、連接電纜、控制盒、安裝附件等部分構成，由于紅外光幕是一種高速掃描的紅外線設備，應盡可能周圍避開其他紅外產生裝置，避免干擾光幕工作。

高速門的光幕發射器、接收器固定式安裝：

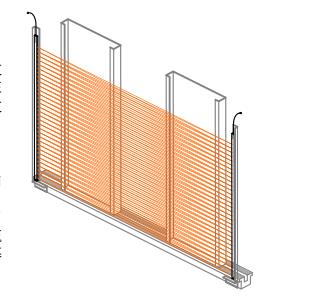

光幕的固定式安裝是指將光幕的發射器、接收器通過固定支架固定在轎門地坎末端的安裝使用方式。發射器、接收器不隨轎門一起移動。如下圖1

（1）安裝支架需另行購買。也可由用戶自制。

（2）雖然由于使用安裝支架提高了使用成本，但日后使用中電纜將不受彎折，大大降低了光幕連接電纜損壞的可能性。

（3）由于光幕的有效光束中包含大量的斜射光、光束的密集區域在發射器、接收器的中間區域，所以實際使用時光束相對移動式安裝要更加密集。

高速門光幕控制盒安裝：

第一步 合理選擇控制盒的安裝位置。

（1）控制盒應盡可能遠離門電機、門機變頻器及門機動力電纜。

（2）應保證發射器、接收器的連接電纜的長度足以插接在控制盒上。

第二步 根據控制盒固定孔在轎頂上開鑿固定孔，并將控制盒可靠固定在轎頂上。

（1）如果您確實不便固定控制盒，請在控制盒與轎頂之間放置一塊絕緣板，保證控制盒與轎廂之間電氣絕緣。禁止直接將控制盒隨意放置在轎頂。

第三步 利用控制盒體上的接地樁頭使控制盒可靠接地。

第四步 切斷電梯電源，連接控制盒與電梯控制系統的連線。

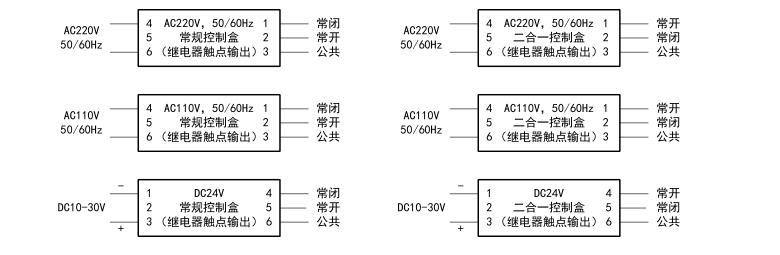

（1）接線前請確保將要接入控制盒的電源與控制盒要求相符。

（2）普通光幕控制盒及DC24V二合一控制盒內沒有蜂鳴器及撥碼開關。

（3）DC24V二合一控制盒設置為當光幕被連續遮擋30S后切換至安全觸板。

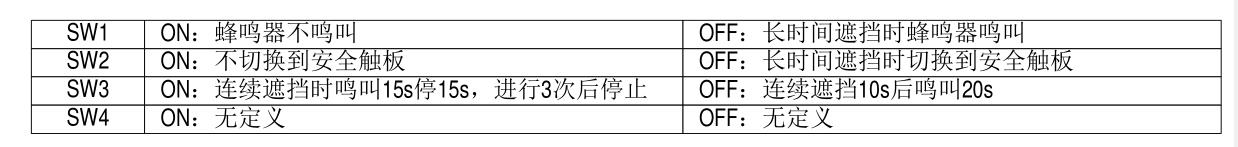

（4）在AC220V及AC110V二合一控制盒內設有一個4位撥碼開關，用于設定蜂鳴器工作方式及光幕/觸板的切換工作方式，請參照下表設定：

第五步 整理并固定連接電纜在轎頂上的走向，Z后將連接電纜插接在控制盒上。

（1）連接電纜在轎頂的走向應盡可能遠離門電機、門機變頻器及其動力布線。將連接電纜與門機動力線捆扎在一起時，門機變頻器超過EMC標準的諧波可能導致光幕無法正常工作。

（2）將電纜繞成直徑10～20cm的圓環有助于增強光幕的抗干擾能力。
