垃圾中轉站快速自動門的設計

1、門柱、門框：材料為厚度 2.2mm 的優質冷軋?zhí)间摚▏娀疑酒幔?門洞尺寸（寬×高） （由甲方另行書面通知乙方，以項目現場土建實際施工尺寸為準），門柱外側應有安全裝置保護門柱（噴涂警戒色）。安裝位置：要求門框柱距離門洞的兩側各 500mm,門上 600mm；

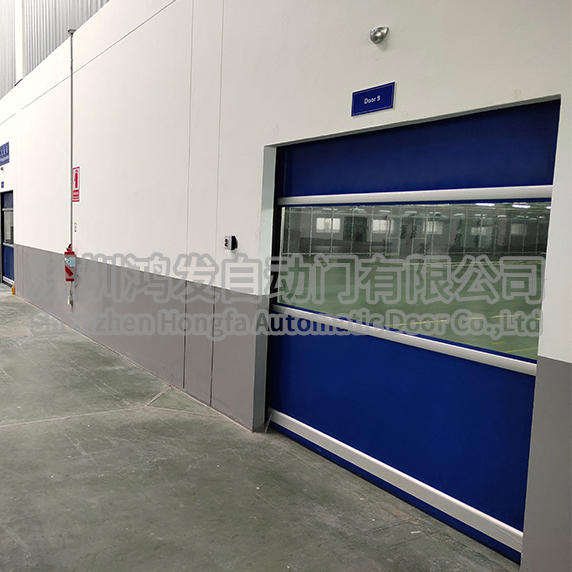

2、門簾：顏色為藍色，法國生產的高密度耐氧化涂層工業基布，拉伸強度（經/緯）5700/5100（N/5cm），適用溫度-30～+70℃，厚度大于 0.8mm；防火級別：B 2 級 GB8624-1997；防靜電系數：1×109 Ω。

3、抗風桿：抗氧化高強度鋁合金抗風桿（要有能抵抗風壓大于 1460Pa 的能力）。

4、透視方式：中間加有橫向透明視窗，透明 PVC 厚度 1.2mm。

5、密封性能：底端在距離地面 300mm 高處設限位裝置，即門在關閉后在下端有 300mm 的間隙，兩側配有密封毛項，采用不銹鋼螺釘固定。

6、傳動系統： 德國 品牌  SEW ，5 IP55  制動電機，1500 轉/分，電機功率：1.5kW，220V；變頻器與電機配套；提升速度：0.8m～1.5m/s（可調）。

7、控制方式：遠程控制和就地控制。就地控制分手動和自動兩種方式；遠程控制為自動方式，乙方負責提供遠程控制所需材料和必要的連接控制線纜的施工。乙方提供自動控制的電氣控制箱，設置遠程/就地轉換開關（鑰匙開關）。提供就地手動/控制的按鈕盒，每扇門外側必須配一個按鈕盒（單面控制盒），設置相應的手動操作開關。

8、控制接口： 乙方應將控制線接入壓機電氣控制箱內，并能與中控室連接；乙方采用以太網中 傳輸方式與壓機電氣控制箱中 C PLC  通訊模塊相連 。能發送自動門開啟關閉的無源觸點信號，即在每扇門的側面 必須 安裝 2 2  只行程開關，位置在門框的上位（可調整）、下位（距離地面 300mm 高）。當門開啟到上位時，對應的行程開關發出一個信號，通過中央控制室的 PLC 啟動除塵除臭風機的高速運轉；當門下降到下位時，對應的行程開關發出一個信號，通過中央控制室的 PLC 使除塵除臭風機低速運轉；可以接收中控室的控制信號，控制自動門的開啟關閉。

9、主要電氣設備： 西門子  S7- -0 1200  可編程控制器，C PLC  配置有以太網傳輸接口，具備以太網傳輸功能；PLC 應有足夠的點數滿足中控室對自動門的控制要求，并保證 PLC 輸出點 必須有  30% 的余量（即至少 2-3 個點的余量）；地磁環：感應距離 0.8m，安裝在每扇門的外側（單面地磁環）。

10、安全性能：設置安全氣囊；門在下落過程中碰到人或物時能自動返回，安全氣囊在Z高位置時，它的下邊緣不能低于 5.5 米的高度（門洞下邊緣）；門柱下方安裝紅外線光電保護裝置。為保證停電時能使用，應按照門的高度配置合適長度的手動搖桿。

11、電機位置：人面向門時，電機位置在 右 側，控制線也在 右 側，該布置 X 套。

12、環境噪聲能達到 GB3096《聲環境質量標準》一類的要求。
