JG/T 227-2016 車庫門電動開門機標準

一、車庫門開門機分類和代號

1、代號：S，絲桿式；

2、代號：L，鏈條式；

3、代號：P，皮帶式；

4、代號：Z，軸驅式；

5、代號：Q，其他方式；

二、車庫門開門機額定啟閉力與代號

1、代號：20，額定啟閉力：200；

2、代號：30，額定啟閉力：300；

3、代號：40，額定啟閉力：400；

4、代號：50，額定啟閉力：500；

5、代號：60，額定啟閉力：600；

三、車庫門開門機開啟高度與代號

1、代號21，開啟高度：2.1m；

2、代號24，開啟高度：2.4m；

3、代號27，開啟高度：2.7m；

4、代號30，開啟高度：3.0m；

5、代號33，開啟高度：3.3m；

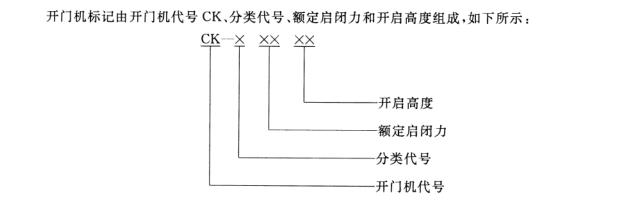

四、車庫門電機標記位置代碼

五、車庫門電機使用環境要求

1、電源電壓：AC220*（1±0.1）V；

2、電源頻率：50Hz；

3、環境溫度：-20℃~+50℃；

4、相對濕度不大于90%，溫度是25℃時；

5、無強烈電磁干擾源；

6、周圍無易爆炸介質，無腐蝕性介質；

7、特殊環境可依據供需雙方協議執行；

六、電機基本功能

1、單按鍵循環控制的開門機，每次接通電源后，如門體不在全開啟位置，開門機第一次啟動時的帶動方向應為開門；

2、有遙控功能的開門機，在無干擾和無屏蔽的情況下，遙控距離應不小于50m；

3、有照明功能的開門機啟動時，照明燈應自動打開，延遲設定的時間后自動熄滅；

4、開門機應具備手動離合裝置，離合裝置脫開后應能夠手動啟閉車庫門，門體處于任何位置時脫開離合裝置，手動關閉后開門機應能夠鎖定門體。

七、電機的啟閉力

開門機在1.2倍的額定啟閉力作用下，以產品規定的開啟高度作為運行距離啟閉運行不少于3次后，仍能正常工作。

八、啟閉速度

開門機驅動車庫門開啟和關閉的運行速度應該是0.08m/s~0.2m/s。

九、待機功率

開門機在電機停止運行、照明燈熄滅的狀態下，輸入功率應該不大于5w。
