快速門輸入端口常開、常閉狀態可在主界面-〉設置-〉輸入密碼“6668”-〉設備高級設定-〉傳感器邏輯中進行配置：

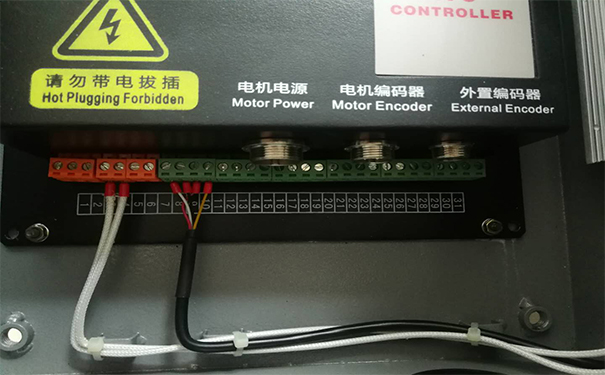

| 線號 | 功能 | 備注 |
| 1 | 地線 | AC220V輸入 |
| 2 | 火線 | |
| 3 | 零線 | |
| 4 | 制動電阻輸出+ | |
| 5 | 制動電阻輸出- | |
| 6 | 抱閘電源輸出+ | |
| 7 | 抱閘電源輸出- | |
| 8 | 公共端/電源負載 | |
| 9 | 手動開門輸入 | 常開 |
| 10 | 手動關門輸入 | 常開 |
| 11 | 手動急停輸入 | 常開 |
| 12 | 急停輸入※ | 常開 |
| 13 | DC+24V電源正端 | |
| 14 | 公共端/電源負端 | |
| 15 | 安全保護信號1 輸入※ | 常開（接紅外、氣囊等），急停動作 |
| 16 | 安全保護信號2 輸入※ | 常開（接紅外、氣囊等），反轉開門動作 |
| 17 | 自動完全開門信號輸入※ | 常開（接雷達、地感） |
| 18 | 自動部分開門信號輸入※ | 常開（接雷達、地感） |
| 19 | 公共端/電源負端 | |
| 20 | 單鍵循環開關※ | 常開 |
| 21 | 開門限位（遠點）開關輸入※ | 常開（接接近開關等） |
| 22 | 關門限位開關輸入※ | 常開 |
| 23 | 互鎖輸入※ | 常開 |
| 24 | DC+24V 電源正端 | |
| 25 | 公共端/電源負端 | |
| 26 | 可編程繼電器1A輸出 | 1A-1B常開，根據信號輸出1設定動作 |
| 27 | 可編程繼電器1B輸出 | |
| 28 | 可編程繼電器2A輸出 | 2A-2B常開，根據信號輸出2設定動作 |
| 29 | 可編程繼電器2B輸出 | |
| 30 | RS485+ | RS485通信接口 |
| 31 | RS485- |
