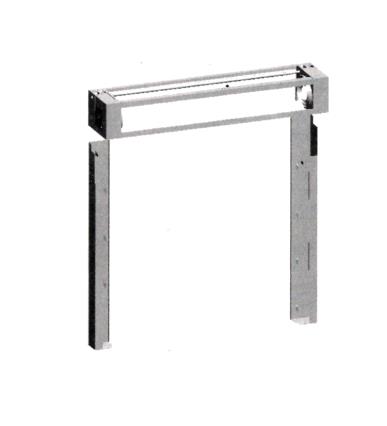

一、渦輪硬質快速門安裝
⑴安裝位置校對：渦輪機構中心與立柱內側中心重合；
⑵安裝：用叉車將渦輪舉放在立柱上；
⑶固定：渦輪機構與立柱固定：用外六角螺釘（配平墊）將渦輪與立柱連接固定。

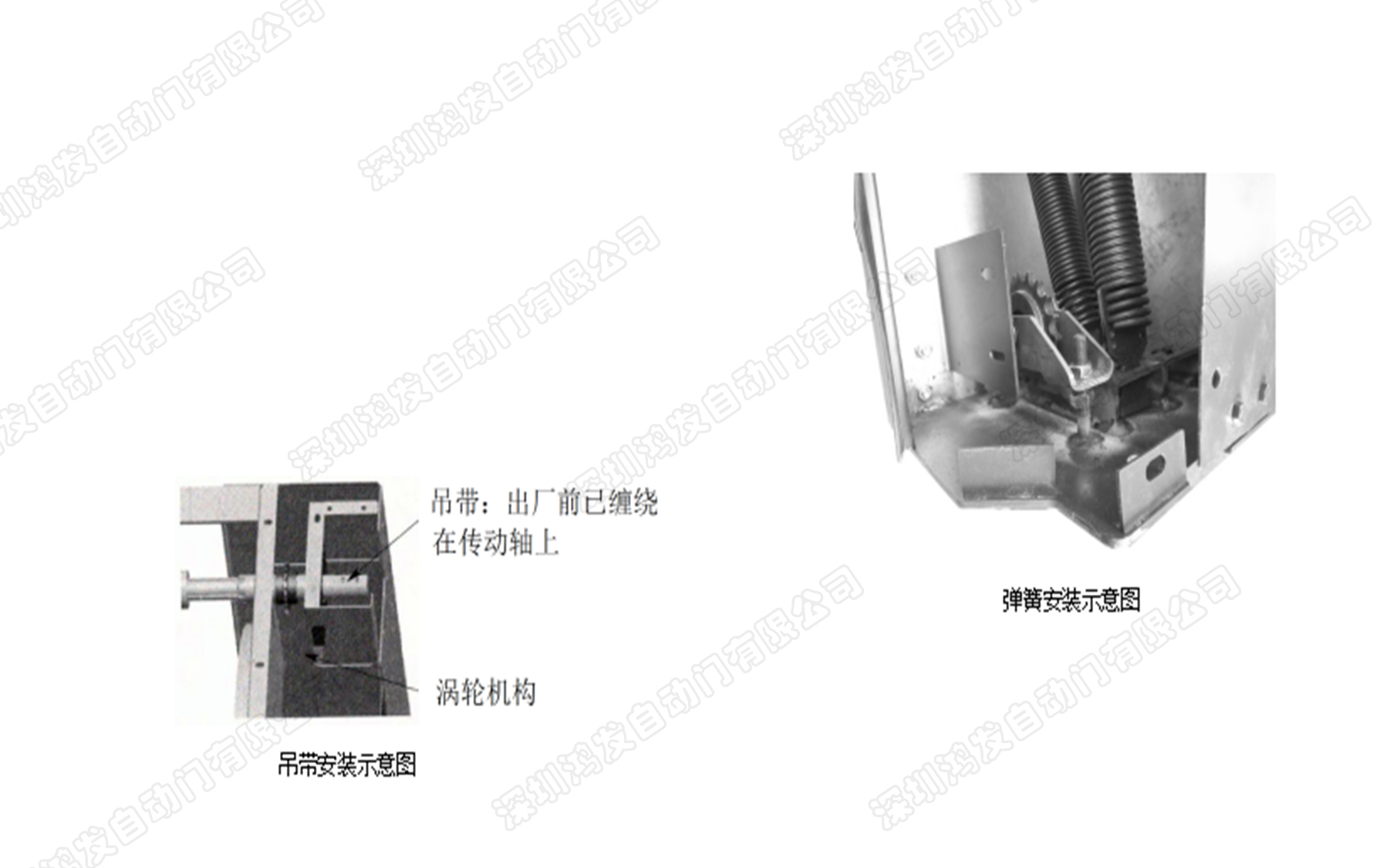

二、機頭彈簧安裝
⑴安裝位置：兩側立柱內；
⑵吊帶安裝：在主軸上纏繞三圈到五圈；
⑶固定：預載后的彈簧從底部拉伸到底腳板上用螺栓固定；
⑷調節：固定好后，拆除鏈條，運行順暢無噪聲。

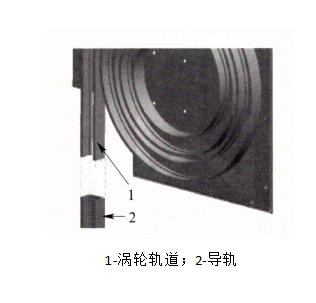

三、硬質快速門軌道的安裝
1）安裝位置：裝在兩側立柱內。
2）位置找正：用激光水準儀水平校驗。
3）安裝：
⑴連接：將導軌的一端與渦輪的一端插接；
⑵固定：用導軌固定板將導軌固定在立柱上，并用；激光水平儀或鉛錘校核是否垂直。

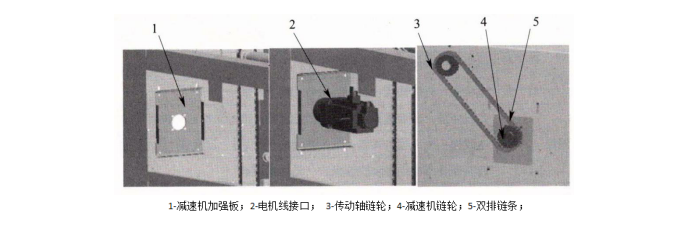

四、硬質快速門的電機安裝
1）布線：立柱外側的線槽內，見控制柜接線示意圖。
2）安裝如下圖
⑴用螺栓將減速機加強板固定在渦輪蓋板上，螺絲擰緊即可。
⑵用螺栓將電機減速機固定在減速機加強板上。
⑶將電機固定板拉至Z上端，掛上雙鏈條。
⑷鎖緊渦輪下方的螺桿，將電機拉緊，再將減速機加強板鎖緊。

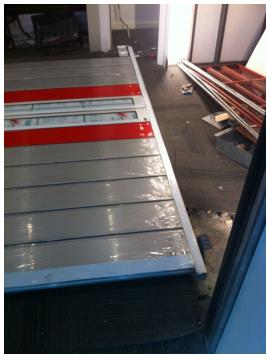

五、渦輪門門板的安裝
⑴把門板平鋪于門腿前方（膠條緊挨門腿，門板向地面方向彎曲旋轉）；
⑵將直軌穿于門板兩側膠輪上（分清直軌的上下端）；
⑶將門板立起，置于直軌Z初位置固定好。

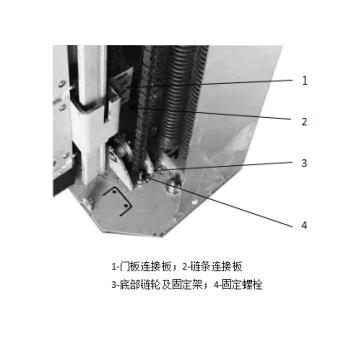

六、硬質門鏈條安裝
1）安裝位置：安裝在兩側立柱內。
2）安裝：
⑴掛鏈條：將鏈條掛在渦輪機構的傳動齒輪上。
⑵固定鏈條連接板：將垂下的外部的鏈條穿過底部鏈輪，用連接板將鏈條的兩端固定，兩側連接板在同一水平線上。
⑶與門板固定：將鏈條連接板與門板連接板連接，用螺栓緊固。
3）調節：往上拉外部鏈條，落下門體測試門體重力與彈簧拉力是否匹配。
七、光電安裝
將光電穿過門腿的圓孔固定好。光電的四芯線接收信號端放置于電機同側，兩芯線得放置于另一側。
八、hofic伺服系統控制箱安裝
1）布線：原則上，控制柜應與電機同側安裝；
安裝高度：若用戶無特別位置要求，則默認位置即控制柜底邊距離地面1300mm；
2）固定：用膨脹螺栓（磚混結構墻體）、自攻鉆尾螺絲（鋼結構墻體）和控制柜自帶五金件將控制柜固定在安裝位置上。
注意：
·安裝高度為控制柜底邊距離地面1300mm，可根據用戶要求進行適當調整。
·若空間位置允許，控制柜應安裝在電機同側。
3）接線
注意：
·通電前檢查接線是否正確，避免造成設備損壞或安全隱患。
·接線牢固，手動時無松動、脫落現象，避免通電不暢或造成安全隱患。
·各設備接線接入控制柜厚，留余30mm即可，過長部分均剪斷重新壓接并做好防護，以免形成干擾或造成安全隱患。
4）電機接線：
⑴動力線：U、V、W顏色分別為紅、白、黑，對應接到控制柜端子U、V、W上；
⑵剎車線：紅、藍兩根線分別接到電路板的剎車端子接口上；
⑶編碼器線：連接到驅動器上。
