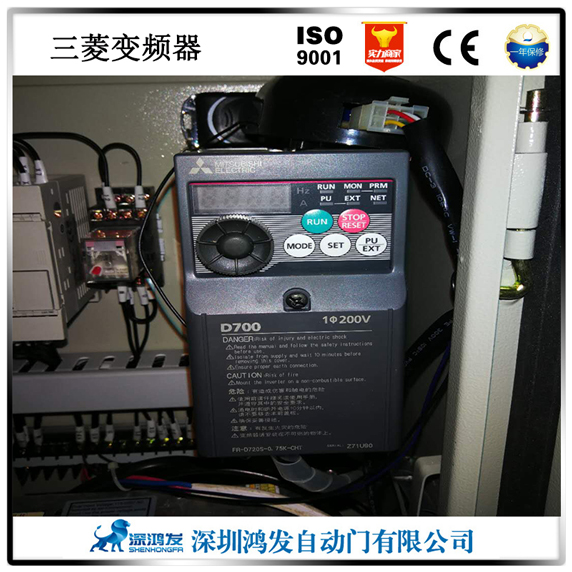

快速門三菱變頻器接線方法：

1，推薦電路電線規格0.3mm2~0.75mm2

2，接線方法

（1）電線的連接

控制電路接線時請剝開電線外皮,使用棒狀端子接線。單線時可剝開外皮直接使用。

將棒狀端子或單線插入接線口進行接線。

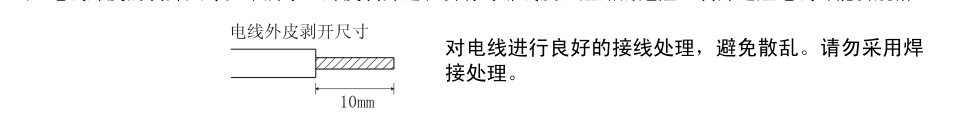

1)電線外皮的剝開尺寸如下所示。外皮剝開過長會有與鄰線發生短路的危險。剝開過短電線可能會脫落。

2)壓接棒狀端子。

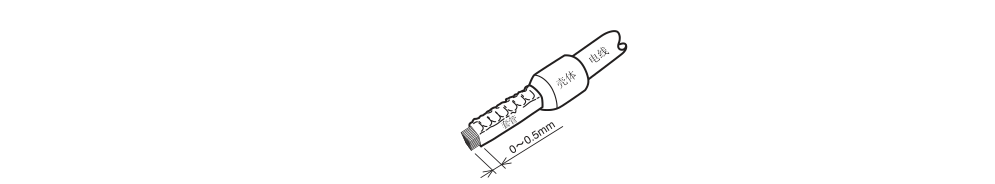

使電線的芯線部分從套管露出約0~0.5mm后插入。

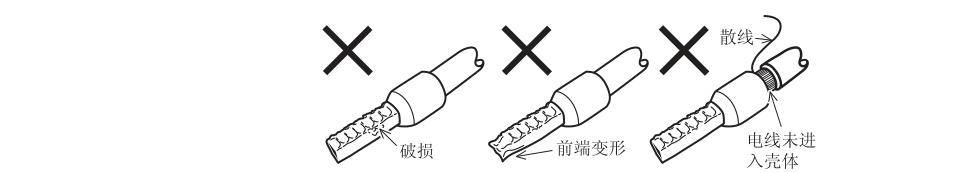

壓接后，確認棒狀端子的外觀，未正確壓接或者側面有損傷的棒狀端子不要使用。

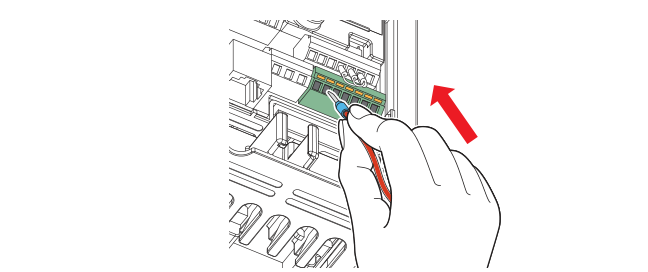

3）將電線插入端子。

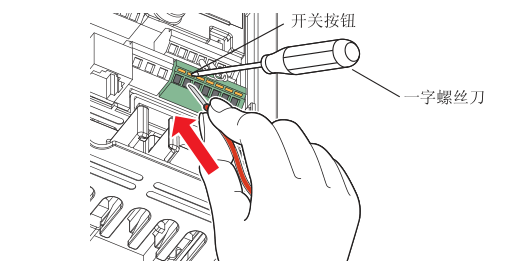

絞線狀態且未使用棒狀端子時，請用一字螺絲刀將開關按鈕按入深處，然后在插入電線。

注意：若直接連接絞線，為避免絞線與鄰近端子或者接線發生短路或斷路，請在接線前對電線進行充分絞合。

      請將一字螺絲刀對準開關按鈕筆直壓下，刀頭的滑動可能會造成變頻器損壞或者受傷事故。
