如今社會使用快速卷簾門是越來越普遍了，那么就會有朋友想知道快速卷簾門結構都是由哪些部分組成的呢？不知這個話題，大家是否感興趣呢，我們一起往下看看吧、

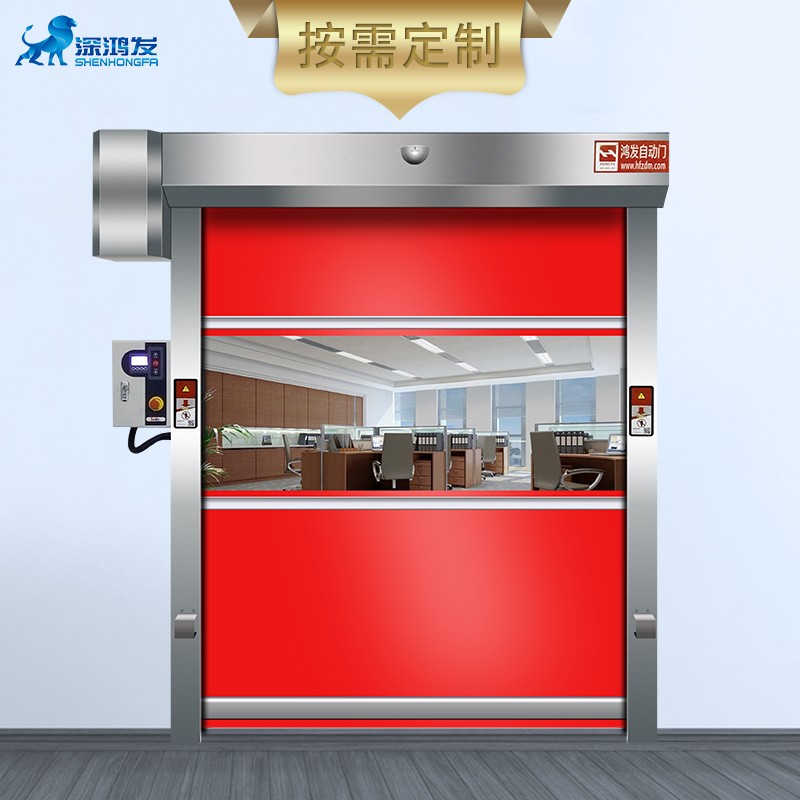

快速卷簾門結構由門框系統、門簾系統、驅動電機、控制系統、安全系統等組成。
框架系統：主要材料為碳鋼板或鋁合金。
門簾系統：主要原因PVC織布或鋁合金型材。
驅動電機系統：主要由剎車片、電機、減速器組成。
控制系統:Z常用的是由PLC/變頻器/編碼器成套或自帶IPM國內門業企業采用的模塊化集成電路板和控制系統大多是基于PLC/主要是變頻器/編碼器。
安全系統：主要為紅外電眼開關、安全氣壓傳感器（部分機械精度高、控制系統穩定性高的企業使用安全接觸帶）或光幕系統；光幕系統應為安全保護的Z高級。
升降速度:0.8m/s-2/s，一般從底部到頂部大約需要2秒，速度是一般電動卷閘門的20倍。車輛和行人不需要等待，也不構成障礙。
開門方式:手動按鈕、雷達感應、紅外光電感應、地磁感應、遙控等。
門簾材料：一般來說PVC或PVDF膜材作為簾布，尤其是PVDF膜材料具有較好的抗老化性能，不易褪色，具有自清潔功能，很適合制作快速卷簾門。顏色包括橙色、黃色、藍色、銀色、透明網格、黑色等。橙色是很受歡迎的款，因為橙色很醒目，可以刺激昆蟲的感覺，具有一定的防蟲功能。
驅動電機:快速卷簾門采用制動減速電機，要求制動速度快，噪音低。速比1:10-1:15更合適。這是一種全新的控制方式，在運行停止時不需要用剎車剎車，干燥的聲音會進一步降低底部。
工作過程：開門傳感器向控制系統提供觸發信號?？刂葡到y(tǒng)根據快速卷簾門的當前位置向變頻器發出指令。啟動驅動電機使門簾快速上升。車輛和行人通過后門簾自動下降，關閉通道，直到下一個開門信號再次打開，提升速度快，一般來講，變頻器需要控制電機的速度。上升越快越好（20）cm需要有一個減速緩沖停止過程，以防止撞擊軌道，防止夾人，降低噪音，這也是衡量快速卷簾門性能的一個標準。
開門傳感器的信號反饋：過去，傳統的普通開門機常用的電位計精度較低，不能滿足快速、連續、多點加減速和停車控制精度的要求。各種傳感器的比較如下：
1.根據接近開關和其他開關的反饋控制原理，由于只提供單點位置反饋，減速曲線取決于現場慣性阻力計算。當現場慣性阻力特性發生變化時，如春、夏、秋、冬的阻力變化、新舊系統的阻力變化以及現場各種因素的干預變化，這種固定的單點反饋和控制無法改變，但無法達到一致性的準確減速和停車。有時，如果您錯過了制動點，并且沒有在適當?shù)奈恢猛７P(guān)閉門。事實上，安裝多個開關或自制多個開關集成箱的成本并不低，這給維護帶來了不便。
2.全行程絕對值編碼器位置連續反饋，內部為非接觸絕對值磁盤，不僅在360度單圈測量，還可以依靠類似時鐘齒輪的內部原理測量多圈絕對值位置信息，全行程絕對值編碼，當停電可以移動全行程，位置信息不丟失。用于工業快速卷簾門的編碼器一般選用RS485數字信號輸出可以連接所有類型的小信號PLC的RS485接口，全行程絕對值多圈編碼器一般安裝在減速箱端，為全行程提供連續絕對位置反饋。
控制器依靠其全位置信息，快速加減變頻電機，停止調整，因為這是內部全行程絕對值的編碼RS485數字信號傳輸，對于上述變頻器逆變器干擾、電磁制動干擾、停電和手動運動，沒有影響，并始終提供絕對值位置反饋，控制器可以使控制指令確保完全一致性，以實現高精度控制要求的快速準確重復。此外，對于新推廣的快速卷簾門開度，根據交通對象的可調要求和安全保證，可以自行開門。由于快速卷簾門是全行程的絕對值位置信號，不受停電、下降或干擾的影響，因此可以在任何高度設置開度，以完全滿足未來工業快速卷簾門技術發展的需要。
以上就是快速卷簾門結構由哪些組成的相關內容，如果有對快速卷簾門感興趣的朋友，可以看一下往期相關的內容，希望對你能有所幫助。
