快速卷簾門安裝在許多倉庫和物流通道中，因?yàn)樗梢钥焖俅蜷_和關閉門簾。雖然快速卷簾門的快速開關提高了工作效率，但也必須注意安全問題。傳統的安全光電不能滿足快速卷簾門的安全要求。此時，選擇快速卷簾門專用的安全光幕是一個不錯的選擇。

　　用于快速卷簾門的紅外安全光幕由發射器、接收器、連接電纜、控制箱、安裝附件等部件組成。由于紅外光幕是一種快速掃描紅外設備，應盡量避免其他紅外生產裝置，以避免干擾光幕工作。

　　快速卷簾門光幕發射器，接收器固定式安裝：

　　光幕的固定安裝是指通過固定支架將光幕的發射器和接收器固定在轎門地板的末端。發射器、接收器不隨車門移動。下圖1。

　　(1)支架的安裝需要單獨購買。也可以由用戶自制。

　　(2)雖然使用安裝支架增加了使用成本，但電纜在未來使用時不會彎曲，大大降低了光幕連接電纜損壞的可能性。

?。?）由于光幕的有效光束包含大量的斜光，光束的密集區域位于發射器和接收器的中間區域，因此實際使用的光束比移動安裝的光束更密集。

　　安裝快速卷簾門光幕控制箱：

　　控制步是合理選擇控制箱的安裝位置。

　　(1)控制箱應盡量遠離門機、門機變頻器和門機動力電纜。

　　(2)發射器的連接電纜長度應足以插入控制箱。

　　第二步是根據控制箱固定孔在轎頂上開挖固定孔，并將控制箱可靠地固定在轎頂上。

　   如果您真的不方便固定控制箱，請?jiān)诳刂葡浜娃I廂頂部之間放置絕緣板，以確保控制箱和轎廂之間的電氣絕緣。禁止將控制箱直接放在轎廂頂部。

　　第三步是利用控制箱上的接地樁頭，使控制箱接地可靠。

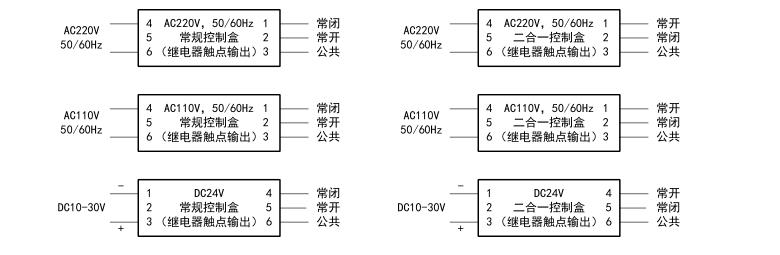

　　第四步切斷電梯電源，將控制箱與電梯控制系統連接起來。

　　(1)接線前請確保控制箱的電源符合控制箱的要求。

　　(2)普通光幕控制箱及DC24V二合一控制箱內無蜂鳴器及撥碼開關。

　　(3)DC24V二合一控制箱設置為切換到安全觸板后，光幕連續遮擋30S。

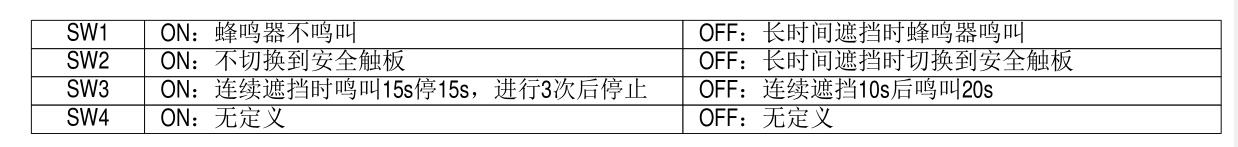

　　(4)AC220V和AC110V二合一控制箱內有一個四位撥碼開關，用于設置蜂鳴器的工作模式和光幕/觸板的切換模式。請參考下表:

　　第五步將連接電纜在轎頂上的方向整理固定，Z后將連接電纜插入控制箱。

       (1)轎廂頂部連接電纜的方向應盡可能遠離門電機、門機變頻器及其電源接線。當連接電纜與門機電源線連接時，門機變頻器超過EMC標準的諧波可能導致光幕不能正常工作。

　　(2)將電纜繞成直徑為10~20厘米的環，有助于增強光幕的抗干擾能力。

　　以上就是快速卷簾門光幕傳感器安裝的相關內容，如果有對快速卷簾門安裝感興趣的朋友，可以看一下往期相關的內容，希望對你能有所幫助。
