渦輪硬質快速門由多個部件組成，包括提供動力性能的電機、控制系統的電箱、窗簾、透明窗戶等。渦輪硬質快速門的質量不僅反映在各部件本身的質量上，而且也反映在安裝的細節上。渦輪硬質快速門安裝質量高，渦輪硬質快速門運行更長、更穩定，可避免使用過程中許多不必要的麻煩。下面我們一起來看看渦輪硬質快速門安裝流程吧！
一、渦輪硬質快速門安裝。

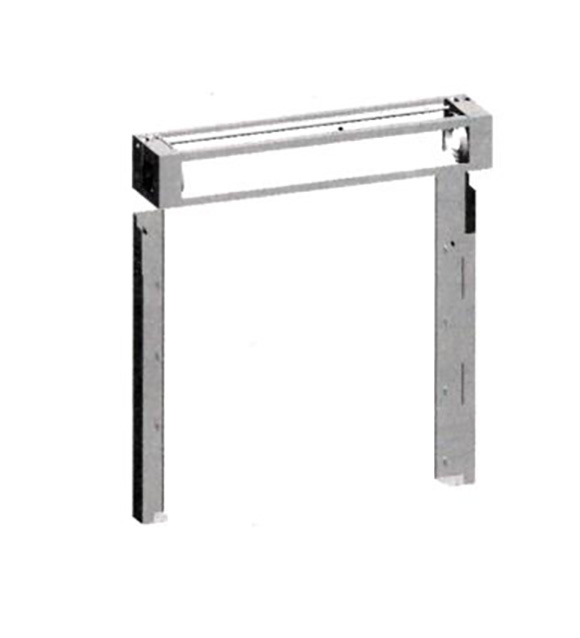

?。?）安裝位置校對:渦輪機構中心與柱內中心重疊；
?。?）安裝：用叉車將渦輪舉放在立柱上；
?。?）固定:渦輪機構與立柱固定:渦輪與立柱用外六角螺釘(平墊)連接固定。
二、渦輪硬質快速門安裝機頭彈簧。
?。?）安裝位置立柱內；

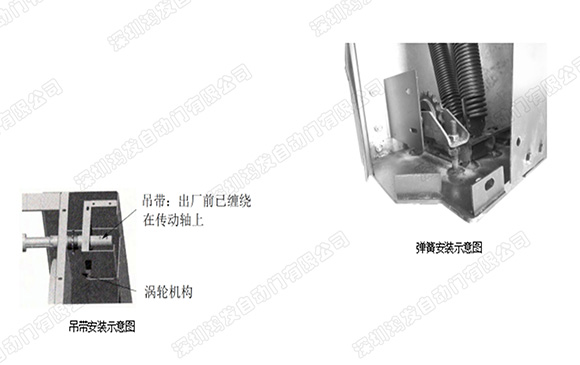

?。?）吊帶安裝：在主軸上纏繞三到五圈；
?。?）固定：預載彈簧從底部拉伸到底板，用螺栓固定；
?。?）調整:固定后，拆除鏈條，運行平穩無噪音。
三、渦輪硬質快速門軌道的安裝。
（1）安裝位置：安裝在兩側立柱內。
?。?）位置校正：用激光水平儀水平校準。
（3）安裝：

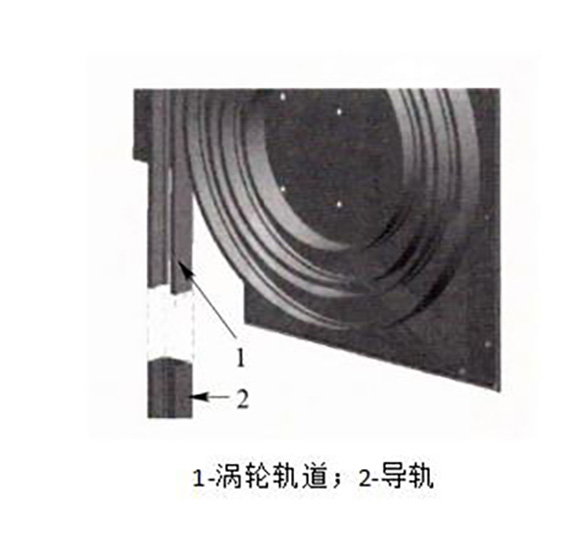

1.連接:將導軌的一端插入渦輪的一端;
2.固定：用導軌固定板將導軌固定在立柱上，并用激光水平儀或鉛錘檢查是否垂直。
四、渦輪硬質快速門電機安裝。
?。?）接線：立柱外線槽內，見控制柜接線圖。

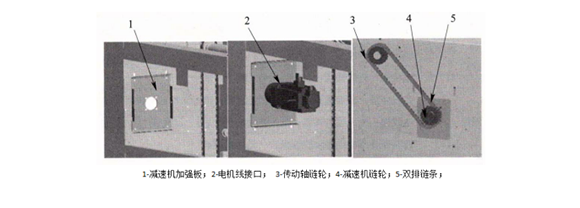

（2）安裝如下圖所示。
1.用螺栓將減速器加強板固定在渦輪蓋板上，擰緊螺釘。
2.電機減速器用螺栓固定在減速器加強板上。
3.將電機固定板拉到Z上端，掛上雙鏈。
4.鎖緊渦輪下的螺釘，擰緊電機，然后鎖緊減速器加強板。
五、渦輪硬質快速門安裝門板。

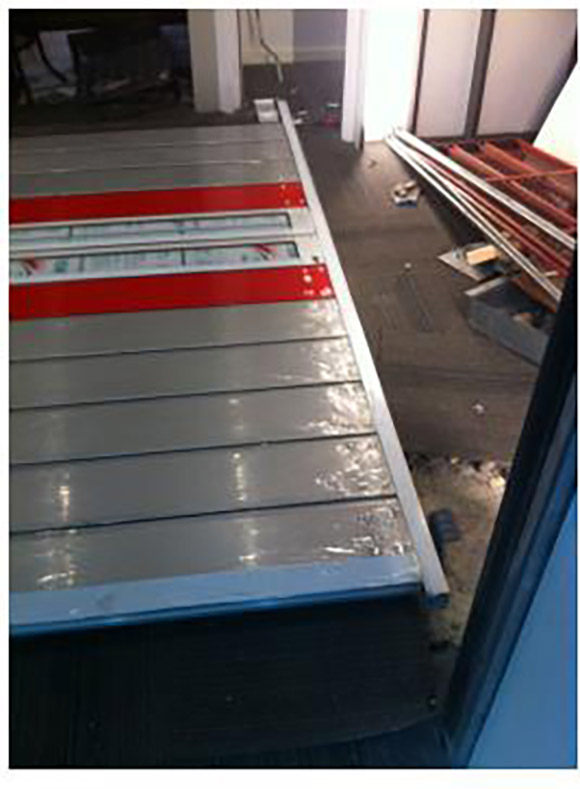

（1）將門板平鋪在門腿前(膠帶靠近門腿，門板向地面彎曲旋轉)；
?。?）將直軌穿過門板兩側的橡膠輪（區分直軌的上下端）；
（3）立起門板，固定在直軌Z的初始位置。
六、渦輪硬質快速門鏈條安裝。
?。?）安裝位置：安裝在兩側立柱內。
?。?）安裝：
1.掛鏈:將鏈條掛在渦輪機構的傳動齒輪上。

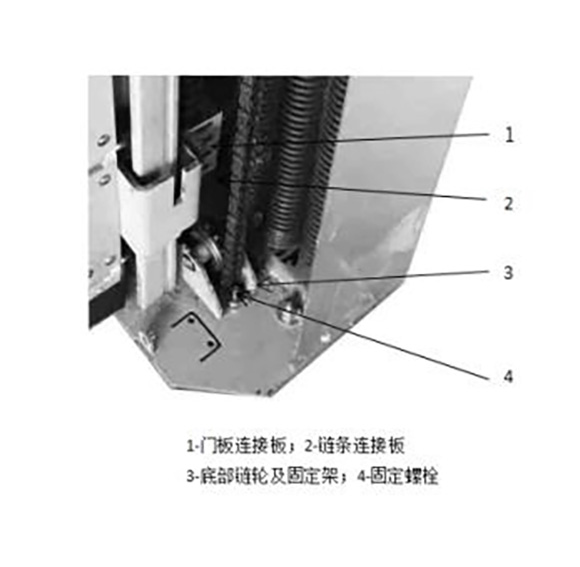

2.固定鏈接板：將垂下的外部鏈條穿過底部鏈輪，用連接板固定鏈條兩端，兩側連接板在同一水平線上。
3.與門板固定:將鏈接板與門板連接，用螺栓緊固。
（3）調整:向上拉外鏈，落下門體，測試門體重力是否與彈簧拉力相匹配。
七、光電安裝。
將光電穿過門腿的圓孔固定。光電四芯線接收信號端放置在電機同側，兩芯線必須放置在另一側。
八、安裝hofic伺服系統控制箱。
?。?）接線：原則上，控制柜應與電機同側安裝；
安裝高度：用戶無特殊位置要求的，默認位置即控制柜底邊距地面1300mm；
?。?）固定:用膨脹螺栓(磚混結構墻)、自攻鉆尾螺釘(鋼結構墻)和控制柜自帶五金件將控制柜固定在安裝位置。
注意：
安裝高度為控制柜底邊距地面1300mm，可根據用戶要求適當調整。
如果空間位置允許，控制柜應安裝在電機同側。
（3）接線。
注意：
通電前檢查接線是否正確，避免設備損壞或安全隱患。
接線牢固，手動時無松動、脫落，避免通電不暢或造成安全隱患。
各設備接線接入控制柜厚度，剩余30mm，過長部分切斷重新壓接，做好保護，避免干擾或造成安全隱患。
?。?）電機接線：
1.動力線:U、V、W顏色分別為紅、白、黑，對應于控制柜端子U、V、W；
2.制動線：紅、藍線分別接到電路板的制動端子接口；
編碼器線：連接到驅動器上。
到這，安裝流程完成啦，剩下的就是快速門的調試測試，如果調試正常，就可以正常使用啦！
關于渦輪硬質快速門安裝流程的介紹就講到這里了，如果有對渦輪硬質快速門安裝感興趣的朋友，可以看一下往期相關的內容，希望對你有所幫助。
